Сломался у брата холодильник. Не выставлялась температура морозильной камеры. Компрессор не включался.
Сразу предприняли попытку добраться в морозилке до вентилятора, потому что ранее с ним была похожая проблема. Кое как оторвав заднюю стенку в морозильной камере увидели большое количество снега и льда.
Заменил не глядя вентилятор, он оказался рабочим, поставил обратно. Попытался снять пусковое реле, которое крепится на компрессор, не снимается. На этом первый день ремонта закончился.
На следующий день брат вызвал мастера с авито. Мастер снял съемные детали, расковырял всё что можно, проверил компрессор - работает, сообщил что возможно не работает термопредохранитель и главная плата.
Сказал что ремонт платы будет делать не он, и стоимость ремонта пока не ясна, но были случаи что это стоило до 8000 рублей. Нерабочие запчасти мастер хотел забрать, но брат не отдал - что-то высокая цена и есть же я - "электронщик". Мастер взял за работу 2000 рублей и ушел.

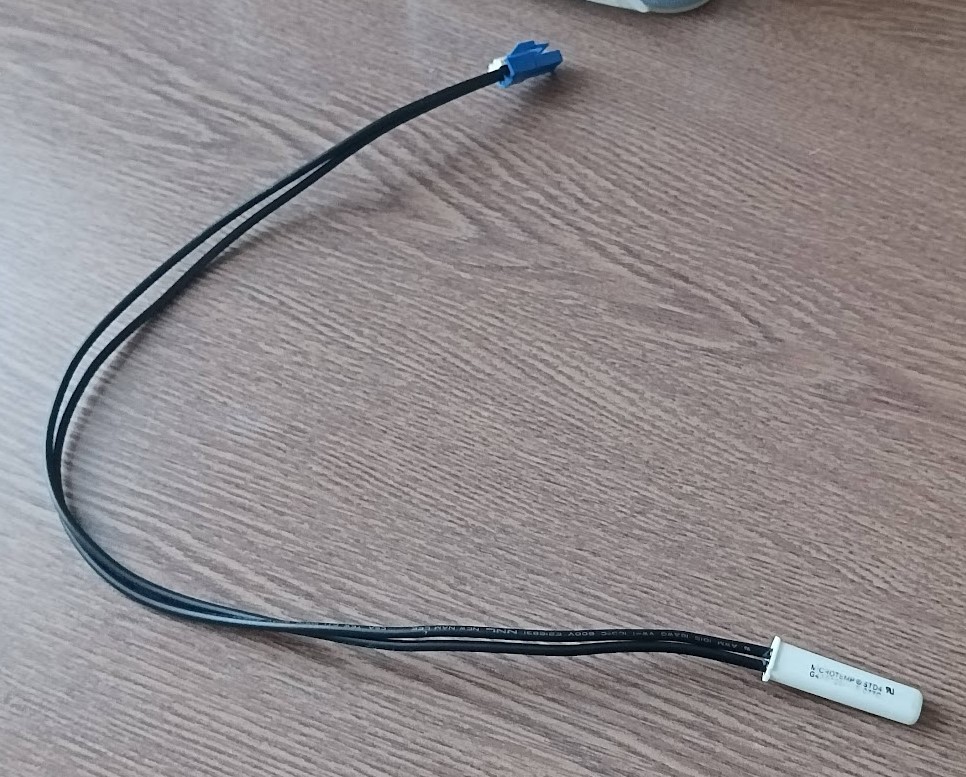

Через пару дней я поехал посмотреть на холодильник. Прозвонил все датчики - всё рабочее. Прозвонил термопредохранитель - он рабочий. Не понятно что с ним могло быть не так. Скорее всего мастер просто хотел забрать себе оригинальную запчасть, ведь интернетах она стоит 2700.
Чтобы убедиться в работоспособности этой детали, мы решили провести эксперимент. Налили в стакан кипятка и опустили туда термопредохранитель. Как и ожидалось, он нагрелся и разомкнул цепь. И вдруг я понял, что обратно он не восстановится, и мы своими руками испортили запчасть). Я поискал в интернете и оказалось термопредохранители есть в любом радиомагазине. Позже я купил такой за 35 рублей, залил его эпоксидкой, и получил нормальную деталь, которую затем и установил.

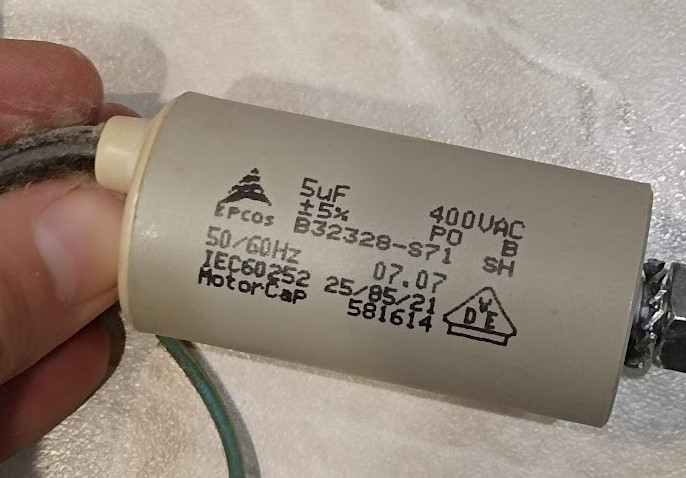

В общем, из всего что я проверил, не работал только большой конденсатор подключенный к компрессору. Его емкость с 5 мкф упала до 0,05 мкф. Позже я узнал что этот конденсатор никак не участвует в запуске двигателя компрессора, он нужен только для стабильной работы и экономии электричества.
Забрал главную плату домой.

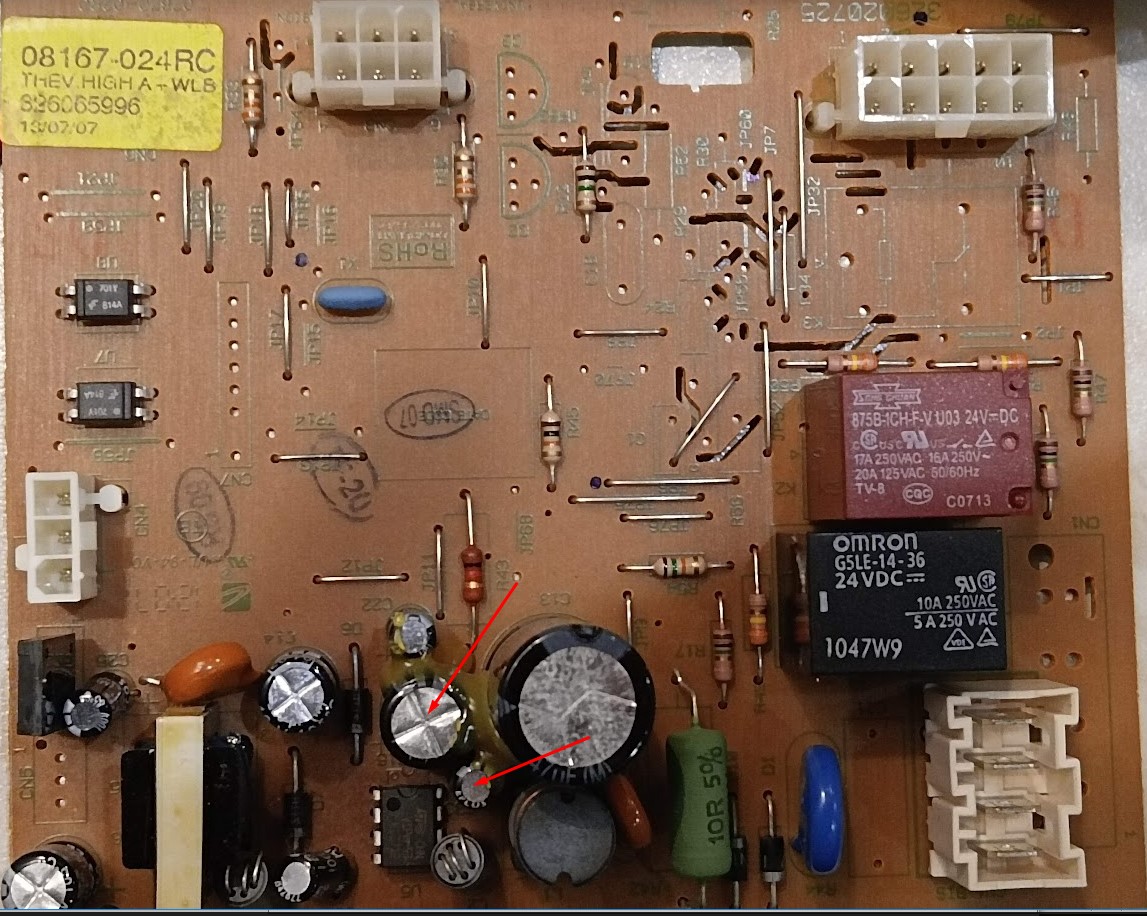

Дома стал выпаивать конденсаторы которые стоят вокруг ШИМа. И у одного было очень высокое сопротивление ESR, хотя все электролиты выглядели не вздутыми. И у одного маленького конденсатора тоже ушли параметры. Заменил эти два конденсатора.

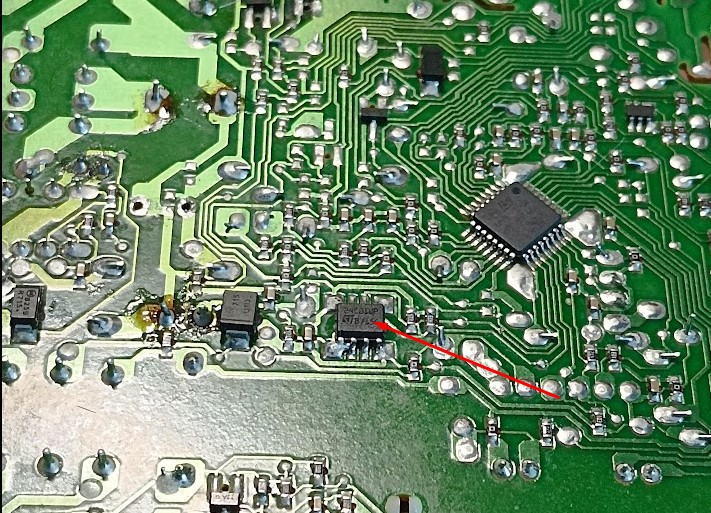

Вряд ли замена этих конденсаторов восстановила бы работоспособность холодильника. Поэтому я решил перепрошить eeprom (24c01). Нашел какую-то прошивку в интернете. Как я мучался с перепрошивкой напишу в отдельном посте.

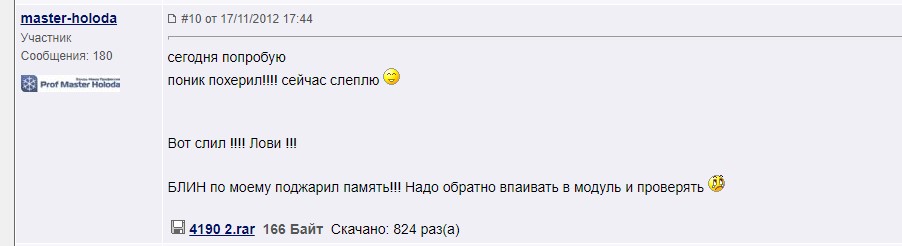

Прошивку eeprom нашел вот на этом форуме
Прошивка с этого форума 4190 2.e2p. Я еще конвертировал в .bin - 4190 2.bin.
Прошивка залилась и работает замечательно.
В общем, холодильник отремотирован. Пытался описать всё подробно, для самостоятельного ремонта - с мастерами-холодильщиками связываться больше нет желания.
